White Center Line Road System 1:87
Die hier beschriebenen Standards für die Herstellung von Fahrbahn-Platten dienen dazu, dass Platten von verschiedenen Makern in einer Anlage kombiniert werden können und zusammen passen.
Die Standards sind als Richtlinien zu verstehen. Jeder Maker kann nach seinem Gutdünken von den Standards abweichen, um seine Vorstellungen umzusetzen. Im eigenen Interesse (Kompatibilität mit anderen Platten) wird man hingegen die Standards soweit möglich einhalten.
Zusammenfassung der Abmachungen
Fahrbahn-Platten
Platten-Verbindungen (Connectors):
Zwei Fahrbahn-Platten werden mittels Connectors miteinander verbunden. Der Standard-Connector ist im Onshape-Projekt “WCL Road System 1:87” (Part Studio “Connector”) definiert und kann von dort kopiert werden.

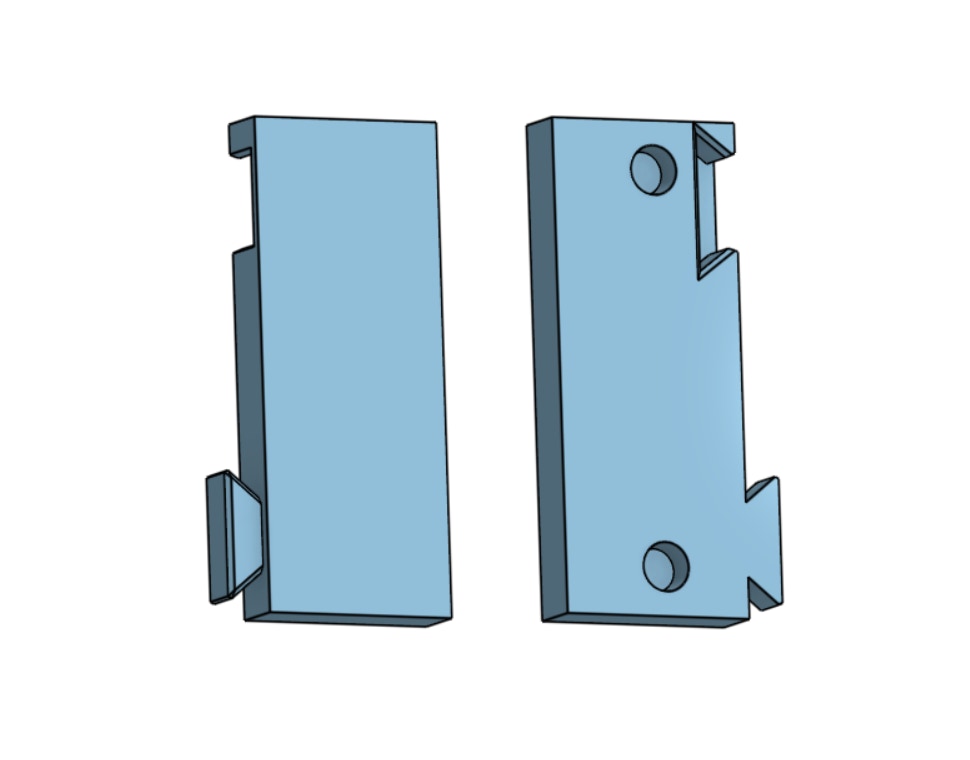

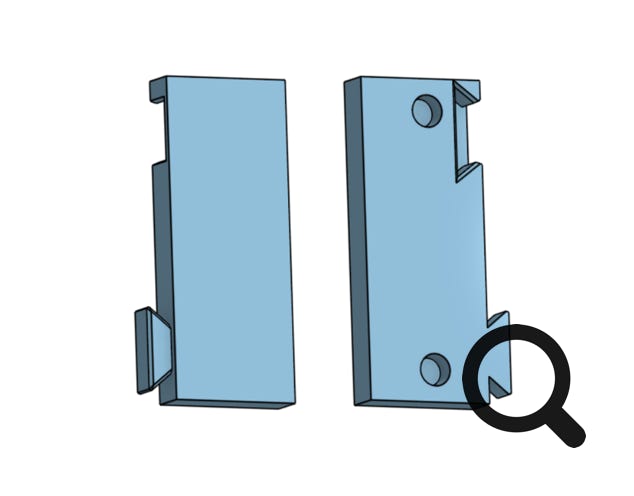

Connector von oben (links) und
von unten (rechts)
Die Breite der Connectors ist 50.0 mm, damit man nötigenfalls auch schmälere Platten als mit der Standard-Breite von 80.0 mm herstellen kann.
Die beiden unten angebrachten Löcher können für das Einrasten von Stützen verwendet werden (Brücken, Rampen, etc.)
Farben:
Die Fahrbahn Platten werden mit grauem Filament (eSUN PLA matte dark gray) erstellt. Die Mittel- und Randlinien sind weiss.
Dimensionen:
Fahrbahn-Dicke: 6.0 mm
Fahrbahn-Breite: 80.0 mm
Breite der Mittel- und Rand-Linien: 1.8 mm
Abstand der Rand-Linien vom Platten-Rand: 1.5 mm (also Platten-Rand bis Linien-Mitte 2.4 mm)
Raster-Masse (Länge) für gerade Platten:
Ganze Platte: 240 mm
Halbe Platte: 120 mm
Viertel Platte: 60 mm
Achtel Platte: 30 mm

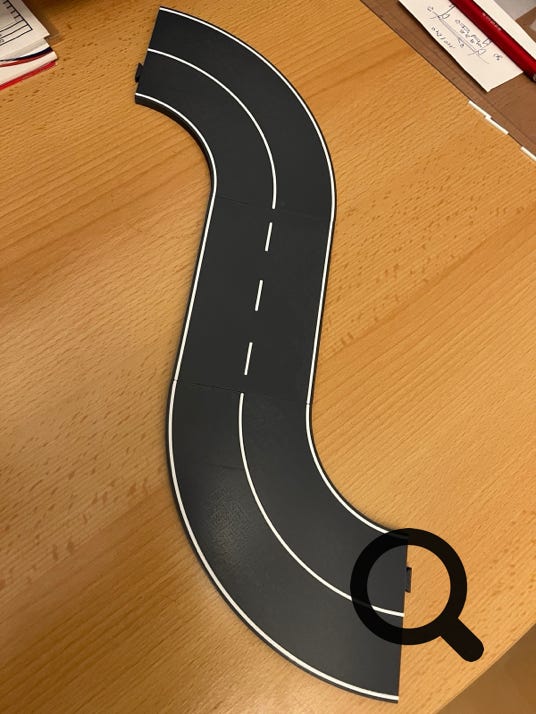

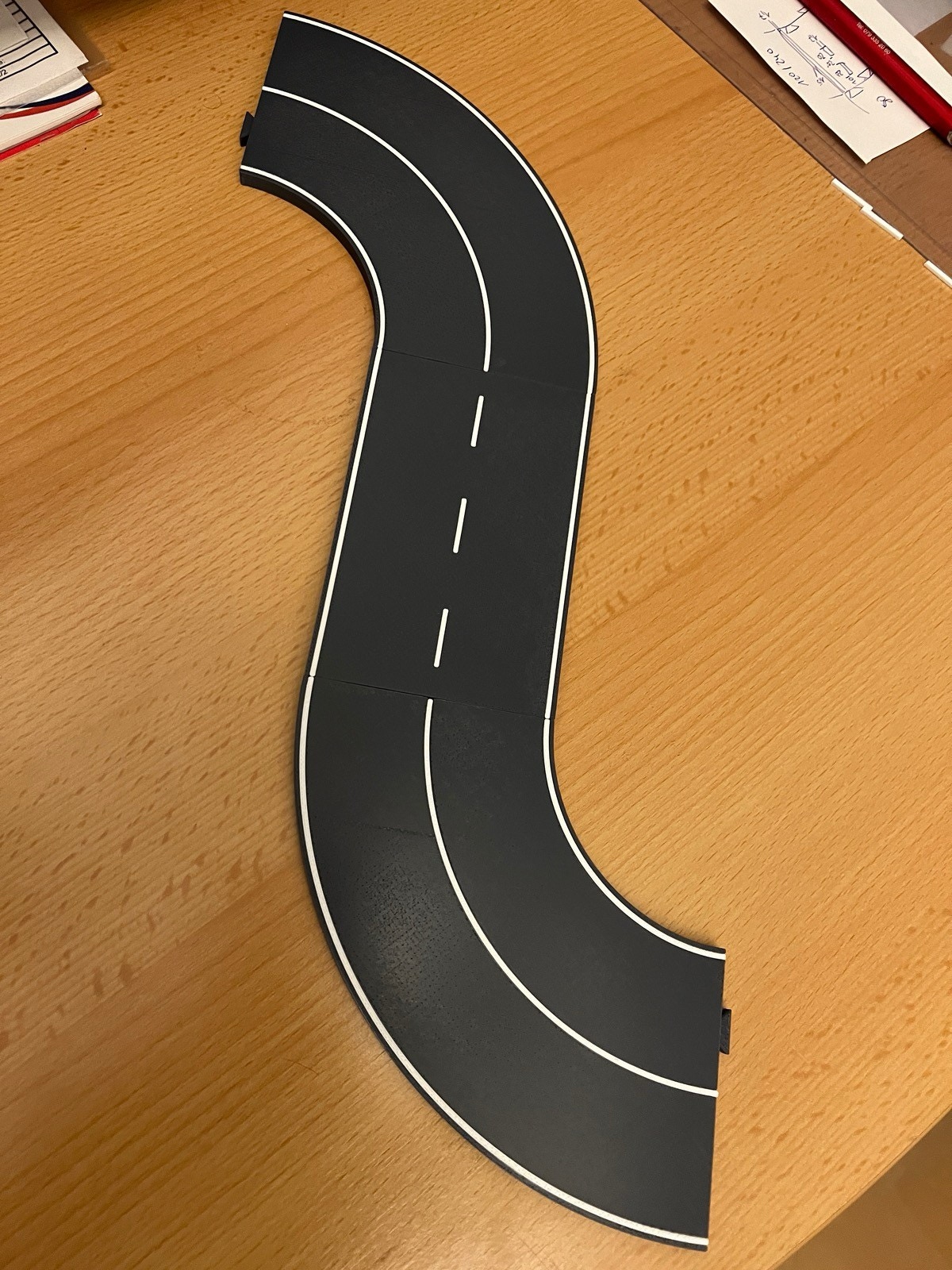

Raster-Masse (Radien und Winkel) für gebogene Platten:
Radius R1: 120 mm
Radius R2: 240 mm
Die oben genannten Radien beziehen sich auf die Fahrbahn-Mitte.
Als Winkel kommen 180°, 90°, 60°, 45°, 30°, 22.5° und 15° zur Anwendung.
